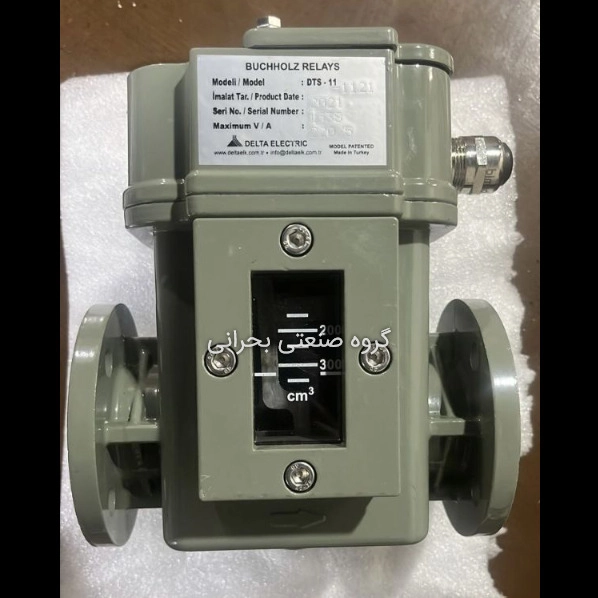

رله حفاظتی روغن در ترانسفورماتورها
DELTA ELEKTRiK
DTS 11
Buchholz Relay

برای تشخیص خطاها و کاهش گسترش هرگونه آسیبی که ممکن است در داخل سیم‌پیچ‌های القایی مدار روغن رخ دهد طراحی شده است. نمونه‌هایی از خطاهایی که می‌توانند باعث تجمع گاز یا جریان‌های قوی روغن در مدار روغن شوند به شرح زیر است:

• لایه‌های مغزی که کوتاه‌مدار شده‌اند.
• عایق‌بندی مغزی خراب شده.
• گرم شدن بیش از حد سیم‌پیچ‌ها.
• اتصالات بد.
• کوتاه‌مدار بین فازها.
• خطاهای اتصال به زمین.
• سوراخ شدن عایق‌های بوشینگ داخل مخزن.
• کاهش سطح روغن به دلیل نشت.
• ورود هوا به عنوان نتیجه نقص در سیستم گردش روغن.

ساختار
رله ولتا از لحاظ ساختاری از دو بخش اصلی تشکیل شده است: بدنه اصلی و بدنه بالایی که هر دو از آلیاژ آلومینیوم مقاوم در برابر خوردگی ساخته شده و با رنگ پودری الکترواستاتیک پوشانده شده‌اند.

بدنه اصلی
بسته به مدل، اتصالات نوع پیچ یا فلنج موجود است. در هر طرف، پنجره‌های بازرسی مدرج وجود دارد که امکان خواندن حجم گاز و بررسی سیستم تماس را فراهم می‌کند. پنجره‌های بازرسی همچنین دارای پوشش‌های فلزی اضافی برای حفاظت در برابر خطرات خارجی هستند.
