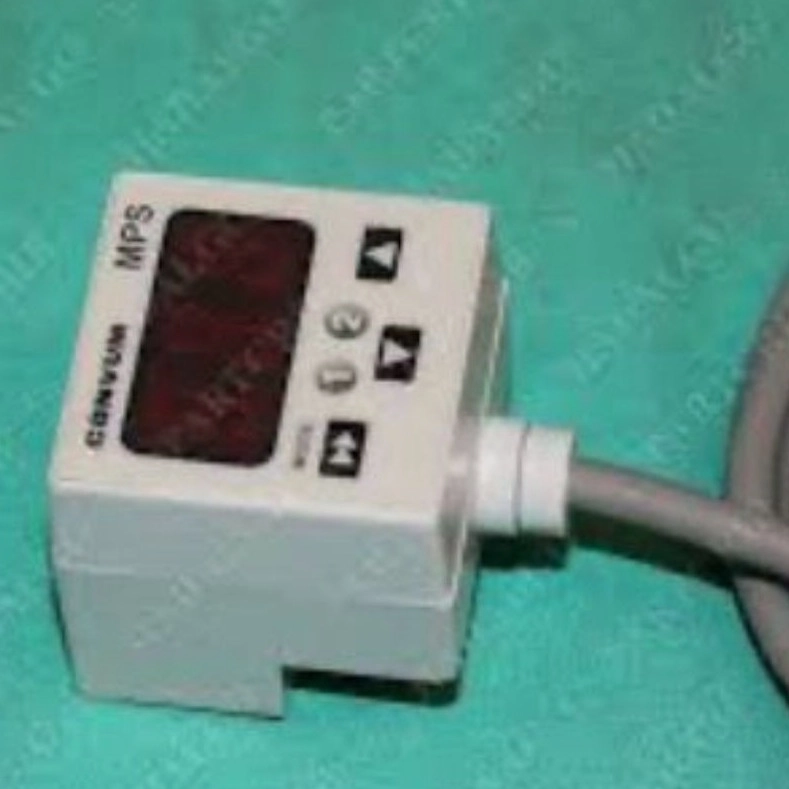

📌 سنسور فشار MPS‑71E‑NGHX

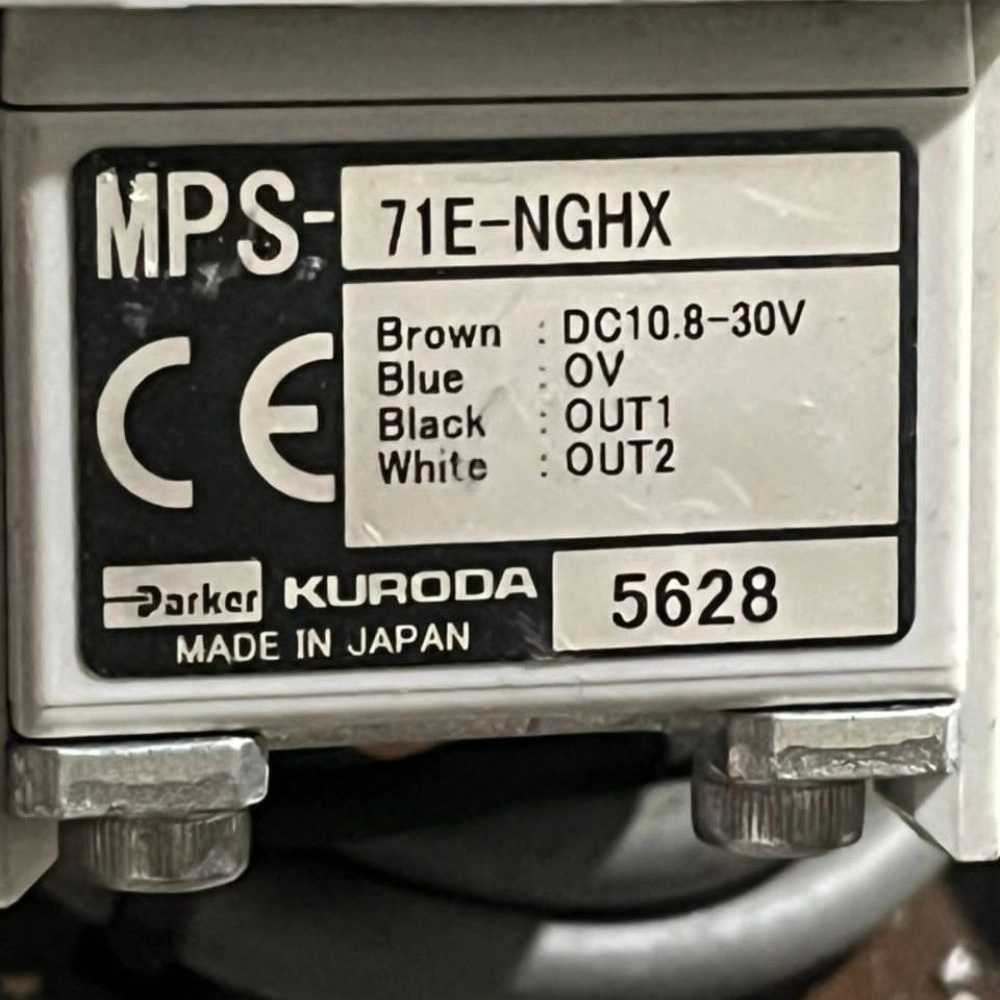

📌 سنسور فشار MPS‑71E‑NGHX مخفف MPS مخفف Multi‑Pressure Sensor + Display است. این مدل به‌صورت یک نمایشگر فشار دیجیتال همراه با سنسور و خروجی‌های حسگر طراحی شده و توسط برند Convum (زیرمجموعه پارکر Kuroda) در ژاپن تولید می‌شود . ⸻ 🧠 سیم‌بندی و عملکرد • Brown (+V): تغذیه DC از 10.8 تا 30V • Blue (0V): اتصال زمین • Black (OUT1): خروجی سوئیچ اول (NPN یا PNP بسته به پارت نامبر) با توان تا 30V و جریان تا ~100–125 mA  • White (OUT2): خروجی سوئیچ دوم مستقل • بدون سیم صورتی - چون این مدل فقط دارای دو خروجی سوئیچ مستقل است   ⸻ 🔍 ویژگی‌های فنی • دمای محیط کاری: حدود 0 تا 50 °C (32–122 °F)؛ رطوبت 35–85٪ RH • عکس‌العمل سریع: زمان پاسخ کمتر از ۲ میلی‌ثانیه • دقت عالی: تکرارپذیری ±0.2٪ FS، خطای گرمایی ≤1٪ در تغییر دمای ±25 °C • حفاظت ساختاری: درجه IP40، مقاومت در برابر لرزش 10–55Hz و شوک 10G متداول • نمایشگر LED سه‌رقمی برای خوانش فشار و نشانگرهای LED قرمز/سبز برای وضعیت خروجی‌ها • برنامه‌ریزی داخلی: شامل تنظیم آنلاین نقطه روشن/خاموش خروجی، انتخاب حالت hysteresis یا window comparator، تنظیم واحدهای نمایش (kPa/bar/inHg)، قابلیت teaching خودکار و zero reset ⸻ 🛠️ کاربردها و محیط استفاده • اندازه‌گیری فشار یا خلأ در سیستم‌های پنوماتیک و وکیوم • نظارت و کنترل فشار در خطوط تولید، صنعت نیمه‌رسانا، تست تجهیزات HVAC و موارد پزشکی • قابلیت اتصال آسان با PLC یا سیستم کنترل ذخیره‌سازی با استفاده از دو خروجی مستقل • مناسب جهت نصب پنلی یا روی ریل DIN با براکت‌های استاندارد سری MPS‑7 ⸻ 📊 خلاصه مشخصات ویژگی مقدار / شرح مدل MPS‑71E‑NGHX (Parker / Convum, ژاپن) تغذیه DC 10.8 تا 30 V خروجی‌ها دو خروجی سوئیچ (OUT1 و OUT2)، نوع PNP یا NPN جریان خروجی تا 100–125 mA، 30V سرعت پاسخ ≤ 2 ms دقت تکرارپذیری ±0.2٪، گرما ≤1٪ نمایشگر LED سه‌رقمی با نشانگر وضعیت خروجی حالت‌های سوئیچینگ hysteresis یا window mode سایر امکانات zero reset، auto teach، انتخاب واحد، جلوگیری از chattering حفاظت و ساختار IP40، مقاوم در برابر لرزش و شوک نصب و رابط کانکتور M8 4‑پین – کابل آماده یا براکت پنلی
