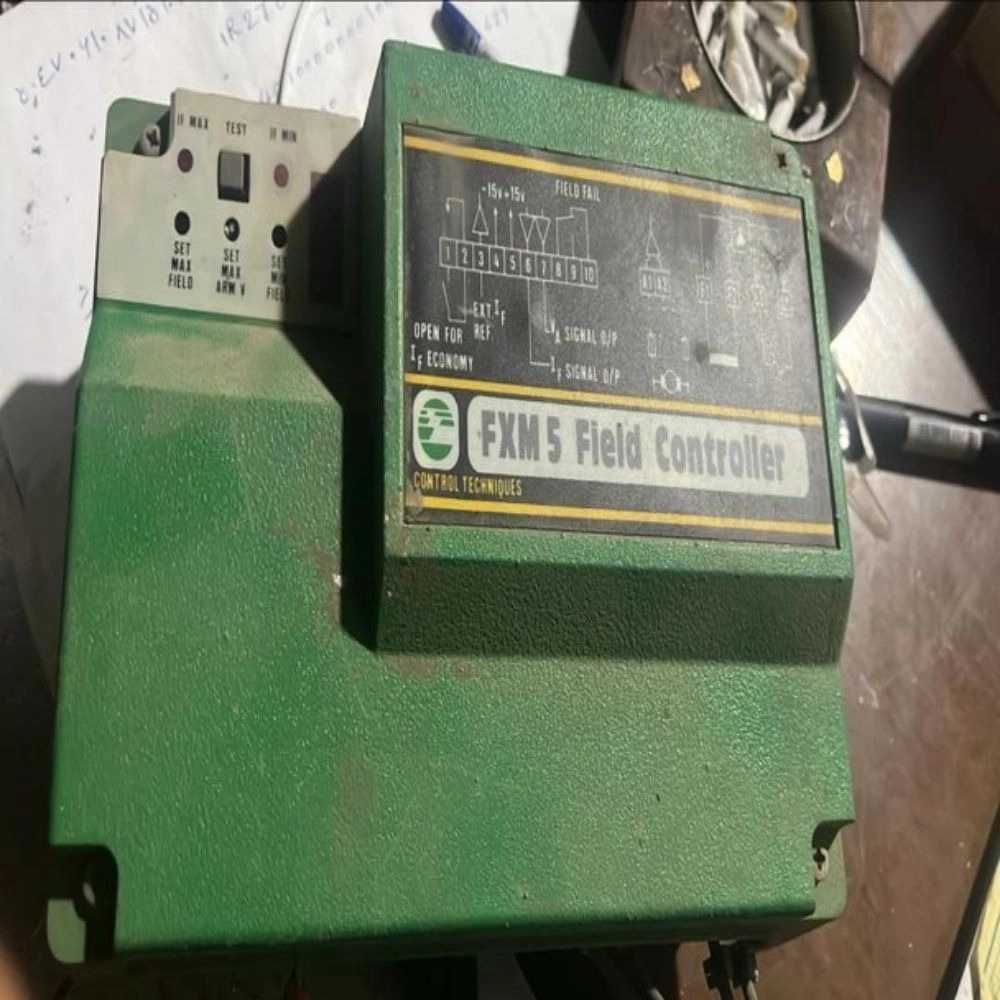

ماژول FXM5 Field Controller

ماژول FXM5 Field Controller یا کنترل‌کننده جریان میدان موتورهای دی‌سی:

FXM5 (Field-Current Controller) ساخت شرکت Control Techniques (زیرمجموعه‌ی Emerson/Nidec) است که برای کنترل جریان میدان موتورهای DC دارای سیم‌پیچ میدان طراحی شده است. این کنترلر نقش کلیدی در رسیدن موتور به سرعت‌های بیش‌تر از سرعت پایه (Base Speed) را با حفظ توان ثابت دارد.

ویژگی‌ها و کاربردها:

• مدل‌های جریان: قابل استفاده تا 20 آمپر جریان میدان.
• روش تغذیه: رکتیفایر تک‌فاز کنترل‌شده با تریستور (SCR)، که می‌تواند در دو حالت نیمه‌‌کنترل‌شده یا تمام‌کنترل‌شده تنظیم شود.

حالت‌های کاری:

• ضعیف‌کننده خودکار میدان (Field Weakening): کاهش جریان میدان برای دستیابی به سرعت‌های بالاتر با توان ثابت.
• کنترل دستی جریان یا از طریق منبع خارجی (External Reference).
• یکپارچه‌سازی با Mentor II Drives: امکان کنترل دقیق‌تر میدان از طریق درایوهای Mentor II وجود دارد.

حفاظت داخلی:

• رله قطع میدان (Field-failure relay) برای محافظت در برابر از دست رفتن میدان.
• نمایشگر LED جریان میدان جهت نمایش وضعیت مقدار جریان.

مناسب در کاربردهای صنعتی:

• کنترل سرعت دقیق در ماشین‌آلات.
• کاربرد در بخش‌هایی نظیر خطوط تولید، جابجایی مواد و هر جایی که نیاز به سرعت متغیر DC باشد.

راهنمای نصب و راه‌اندازی:

1. نحوه نصب: ماژول باید به‌صورت عمودی و در سطحی نصب شود که جریان هوا از روی هیت‌سینک عبور کند.
2. تنظیم ولتاژ کنترل و قدرت از طریق جامپرهای مخصوص (مثلاً انتخاب ولتاژ تغذیه کنترل بین 220V یا 380V).
3. تنظیم جریان حداکثر (Ifmax) و حداقل میدان از طریق پتانسیومتر یا Jumper داخلی.
4. قابل‌استفاده در حالت مستقل یا همراه درایو Mentor II، با تنظیم پارامترهای مرتبط در درایو Mentor.

قیمت‌ها (بازار جهانی):

• MotionSurplus: قیمت حدود $1,150 برای ماژول جدید.
