لامپ فتو‌مالتی‌پلایر مدل IP28 — راهنمای کامل کاربرد و مشخصات فنی

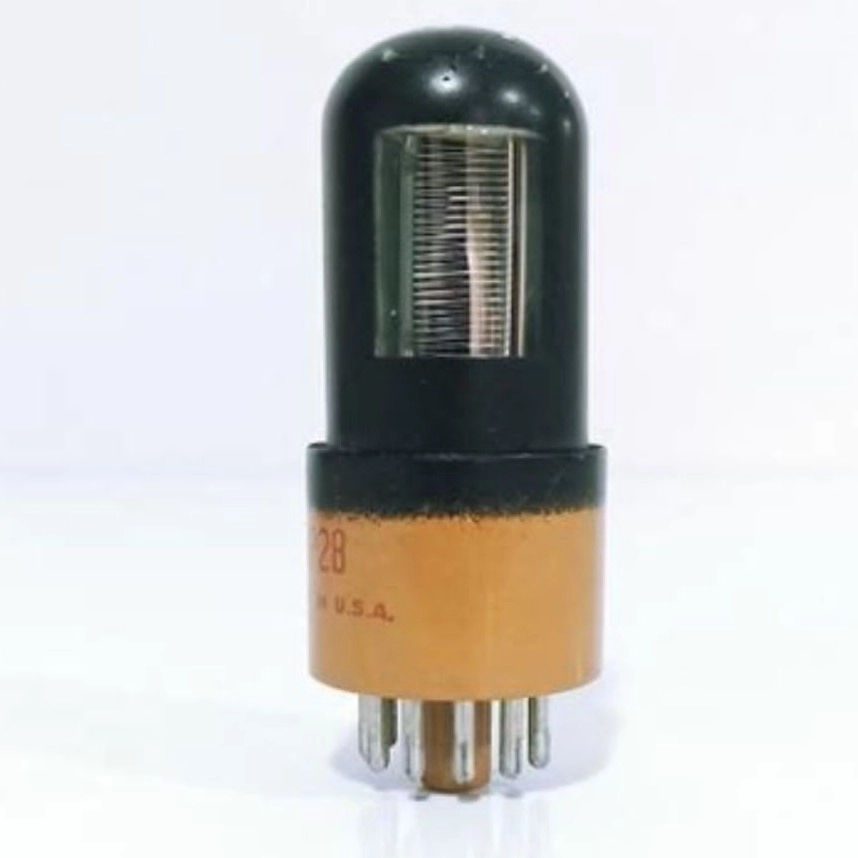

معرفی لامپ فتو‌مالتی‌پلایر مدل IP28

لامپ فتو‌مالتی‌پلایر مدل IP28 (یا 1P28) یکی از تیوب‌های پرکاربرد در سیستم‌های نوری است که برای تقویت سیگنال‌های نوری ضعیف طراحی شده است. این تیوب به‌ویژه در طیف‌سنجی، آشکارسازی نور ضعیف و آزمایش‌های تحقیقاتی کاربرد دارد.

مشخصات فنی مدل IP28

• طراحی: تیوب با قطر ۲۸ میلی‌متر و طراحی «side-on» که نور از کناره وارد می‌شود.

• بازه طیفی: توانایی پاسخ‌دهی به نور در بازه ۱۸۵ تا ۶۵۰ نانومتر.

• فتوکاتد: از جنس Sb-Cs با ابعاد ۸ × ۲۴ میلی‌متر.

• تعداد مراحل دینود: ۹ مرحله برای تقویت سیگنال.

• ولتاژ کاری: ولتاژ آند ۱۲۵۰ ولت و ولتاژ بین دینود نهم و آند ۲۵۰ ولت.

• جریان آند: حداکثر ۲٫۵ میلی‌آمپر.

• جریان تاریکی: در شرایط استاندارد، جریان تاریکی در حدود ۵ نانوآمپر است.

مزایا و محدودیت‌ها

مزایا:

• پاسخ‌دهی گسترده: توانایی تشخیص نور در ناحیه UV تا مرئی.

• تقویت بالا: امکان تقویت سیگنال تا حدود ۱٬۰۰۰٬۰۰۰ برابر.

• طراحی تست‌شده: استفاده گسترده در سیستم‌های نوری و آزمایشگاهی.

محدودیت‌ها:

• جریان تاریکی: وجود جریان پایه که می‌تواند در اندازه‌گیری سیگنال‌های ضعیف اختلال ایجاد کند.

• حساسیت به میدان مغناطیسی: نیاز به محافظت در برابر میدان‌های مغناطیسی خارجی.

• نیاز به طراحی دقیق: لزوم تنظیم دقیق ولتاژها و استفاده از مدارهای مناسب برای عملکرد بهینه.

کاربردهای رایج مدل IP28

• طیف‌سنجی: تحلیل طیفی در نواحی UV و مرئی.

• آشکارسازی نور ضعیف: اندازه‌گیری سیگنال‌های نوری با شدت کم.

• آزمایش‌های تحقیقاتی: استفاده در پروژه‌های علمی و تحقیقاتی که نیاز به تقویت سیگنال نوری دارند.
