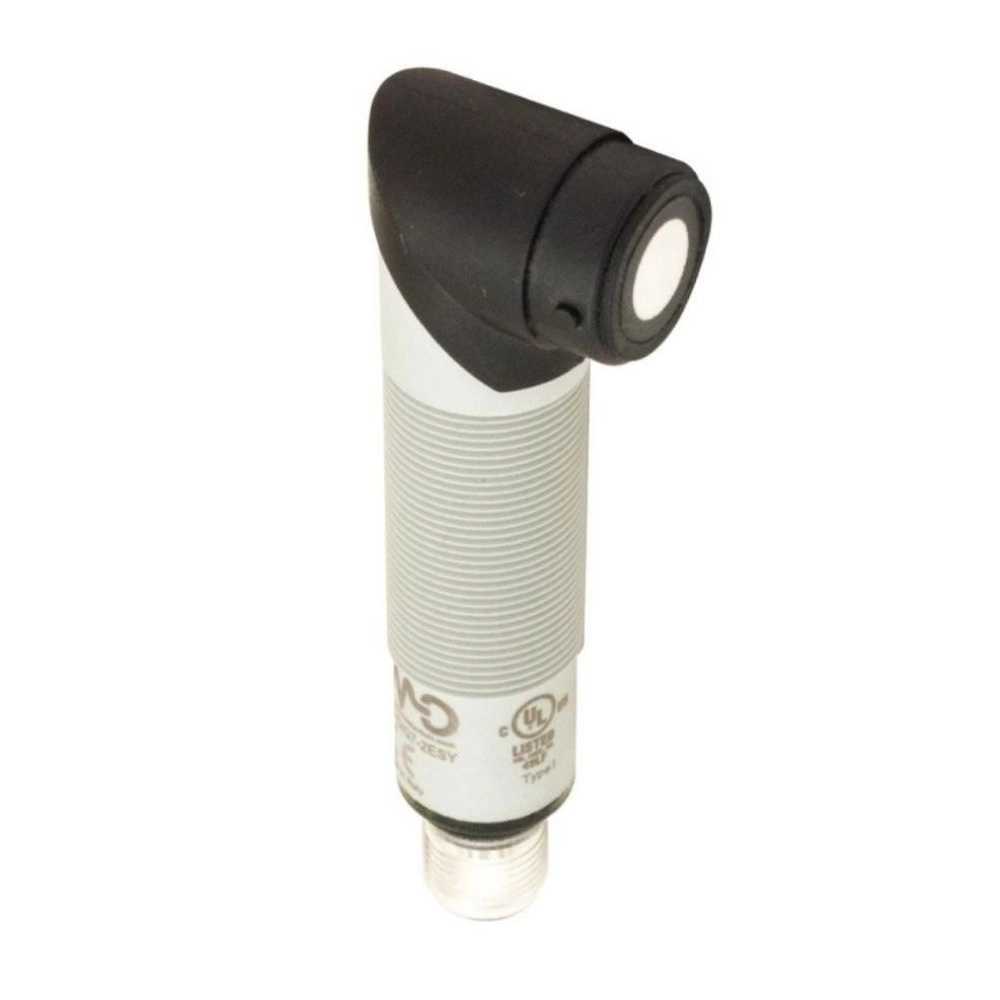

سنسور UK1A/G7-2ESY از شرکت Micro Detectors، در دسته سنسورهای اولتراسونیک (Ultrasonic Sensor) قرار دارد. در ادامه مشخصات کلی، اصول کار و کاربردهای آن را برایت توضیح میدهیم:
مشخصات فنی (براساس منابع موجود)
• نوع: سنسور اولتراسونیک M18
• بازه اندازهگیری (Sensing Distance): از 50 تا 400 میلیمتر
• خروجی آنالوگ: 4-20 mA
• تنظیم حساسیت / کالیبراسیون: دارای دکمه teach-in برای تنظیم پارامترها
• دقت تکرار (Repeat Accuracy): حدود 0.50 %
• زاویه پرتو (Beam Angle): تقریباً 10° ± 2°
• رزولوشن: ≤ 3 میلیمتر
• حداقل فاصله مرده (Blind Zone): ~ 50 میلیمتر
• خطا در خطی بودن (Linearity Error): ~ 1 %
• فرکانس سوئیچینگ (Switching Frequency): حدود 10 Hz
• ولتاژ تغذیه: 10 … 30 V DC
• جریان مصرفی بدون بار: ≤ 50 mA
• حفاظتها:
• محافظ در برابر اتصال کوتاه
• محافظت در برابر قطب معکوس
• محافظت در برابر ولتاژ گذرا (Overvoltage)
• جنس بدنه: پلاستیک (PBT)
• درجه حفاظت (Ingress Protection): IP67
• دمای کاری: معمولاً بین –20 تا +70 درجه سلسیوس
• اتصالات: کانکتور M12 و یا کابل با اتصال مناسب
اصول کار
سنسورهای اولتراسونیک به این صورت عمل میکنند:
1. ترنسدیوسر داخل سنسور امواج صوتی فرکانس بالا (بالای شنوایی انسان) میفرستد.
2. این امواج پس از برخورد به هدف (که ممکن است جسم جامد یا سیال باشد) بازتاب میشوند.
3. سنسور به زمان رفت و برگشت (Time-of-Flight) امواج توجه کرده و بر اساس آن فاصله بین سنسور و هدف را محاسبه میکند.
4. سپس این فاصله را به سیگنال آنالوگ یا دیجیتال (در این مدل ۴-۲۰ mA) تبدیل میکند.
5. سنسور برای کاربردهای سوئیچینگ نیز میتواند خروجی دیجیتال (NO/NC) داشته باشد و حالت عملکرد آن قابل تنظیم است (مثلاً با teach-in)
مزیت سنسورهای اولتراسونیک این است که میتوانند اجسام بیرنگ، شفاف، یا اجسامی که نور منعکس نمیکنند (مثلاً شیشه، فیلم پلاستیکی) را نیز تشخیص دهند، چیزی که سنسورهای نوری ممکن است در آن مشکل داشته باشند.
کاربردها
با توجه به مشخصات و تواناییهایش، سنسور UK1A/G7-2ESY میتواند در موارد زیر کاربرد داشته باشد:
• تشخیص فاصله یا موقعیت قطعات روی خطوط تولید
• تشخیص اجسام یا انحرافات در کنترل کیفیت
• تشخیص سطح مواد یا اجسام در مخازن یا محفظهها
• نظارت و کنترل موقعیت در ماشینآلات صنعتی
• استفاده در ماشینهای بستهبندی که نیاز به تشخیص فاصله اجسام دارند
• فرآیندهایی که شامل اجسام شفاف هستند (فیلم، شیشه و غیره)
• کاربردهای عمومی اتوماسیون صنعتی
