فلومتر الکترونیکی FM3

FM3 یک فلومتر الکترونیکی کوچک (Miniaturised) است که برای اندازه‌گیری جریان هوای فشرده (Compressed Air) طراحی شده. این دستگاه شامل دو بخش است:

1. سر سنسور (Sensor head)

2. واحد کنترل الکترونیکی داخلی (Integral electronic control unit)

یعنی همه چیز در یک دستگاه جمع شده و نیازی به تجهیزات جانبی بزرگ نیست.

نحوه نمایش خروجی‌ها

مقادیر اندازه‌گیری شده می‌توانند به چند شکل نمایش داده یا منتقل شوند:

• به‌صورت سیگنال آنالوگ جریان (Current output)

• یا سیگنال فرکانسی (Frequency output)

• یا به‌صورت یک سیگنال حد جریان (Flow limit signal) که مثلاً وقتی جریان از حدی کمتر یا بیشتر شد، به سیستم کنترلی اطلاع می‌دهد.

این قابلیت باعث می‌شود که دستگاه بتواند به‌راحتی در سیستم‌های کنترلی و اتوماسیون صنعتی مورد استفاده قرار بگیرد.

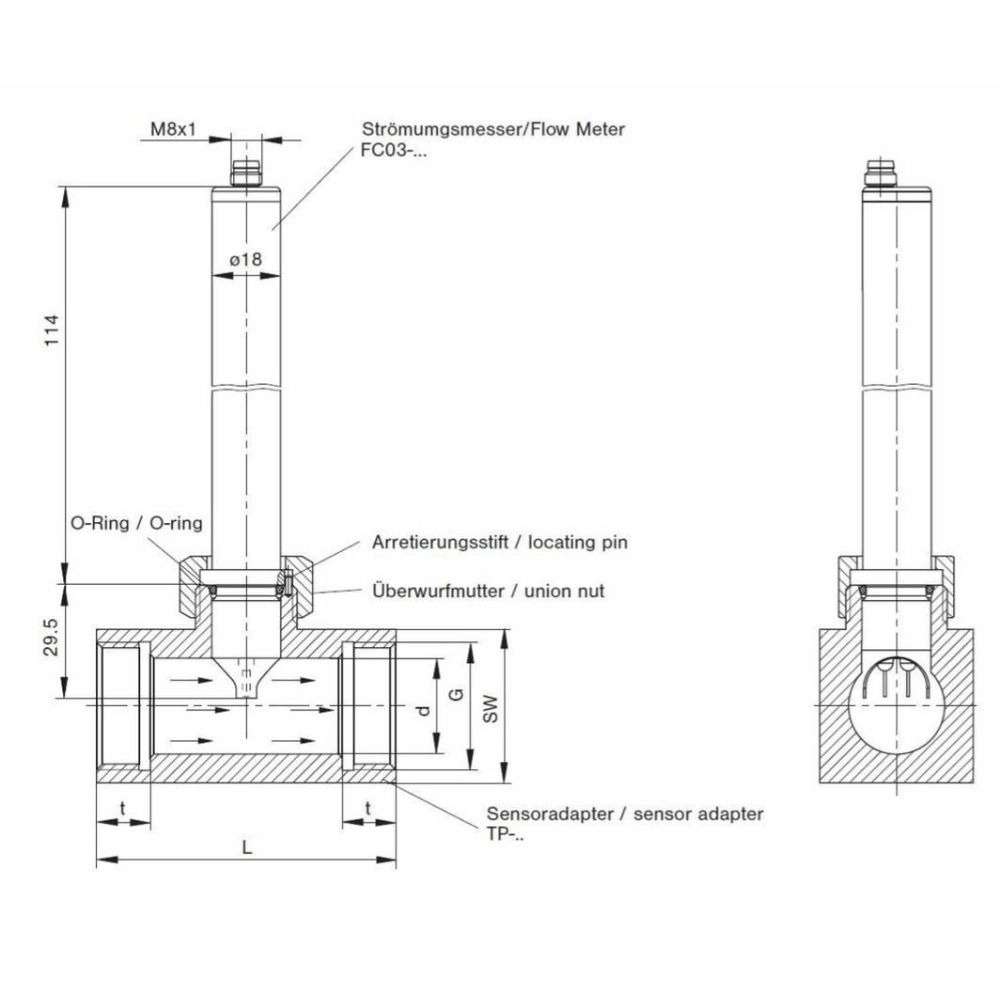

نصب

• برای لوله‌هایی با قطر DN15 تا DN50 طراحی شده.

• با استفاده از آداپتورهای مخصوص E-T-A به‌سادگی روی لوله نصب می‌شود.

مشخصات فنی

• ولتاژ تغذیه: DC 24V (محدوده 18 تا 32 ولت)

• بازه اندازه‌گیری جریان:

• در DN15: از حدود 0.6 Nm³/h

• در DN50: تا حدود 500 Nm³/h

کاربردهای اصلی

1. اندازه‌گیری جریان هوای فشرده در خطوط فرعی یا نزدیک به دستگاه مصرف‌کننده.

2. مانیتورینگ هوای فشرده در سیستم‌های انتقال پنوماتیکی (Pneumatic conveyor systems).

3. کنترل فرآیند در صنایع شیمیایی و مهندسی فرآیند (Process Engineering)، مثل:

• نظارت بر میکسرها (Mixers)

• بررسی حرکت شیرهای صنعتی (Valve Movements)

🔑 به زبان ساده:

FM3 یک دستگاه جمع‌وجور و کاربردی برای مانیتورینگ جریان هوای فشرده است. خروجی‌های متنوع (آنالوگ، فرکانسی، سیگنال هشدار) دارد و خیلی راحت روی لوله‌های صنعتی نصب می‌شود. بیشتر در صنایع شیمیایی، پنوماتیک و خطوط تولید استفاده میشود
