در این بخش، تحلیل فنی و کاربردی مدل MERROR RollerDrive EC310 ارائه می‌شود؛ مدلی که برای خطوط نقاله مدرن با نیاز به حرکت نرم، سرعت قابل کنترل و مصرف انرژی پایین طراحی شده است. این موتور یکی از مدل‌های صنعتی شناخته‌شده در سیستم‌های اتوماسیون، انبارداری و بسته‌بندی هوشمند محسوب می‌شود.

⸻

۱. معرفی کلی

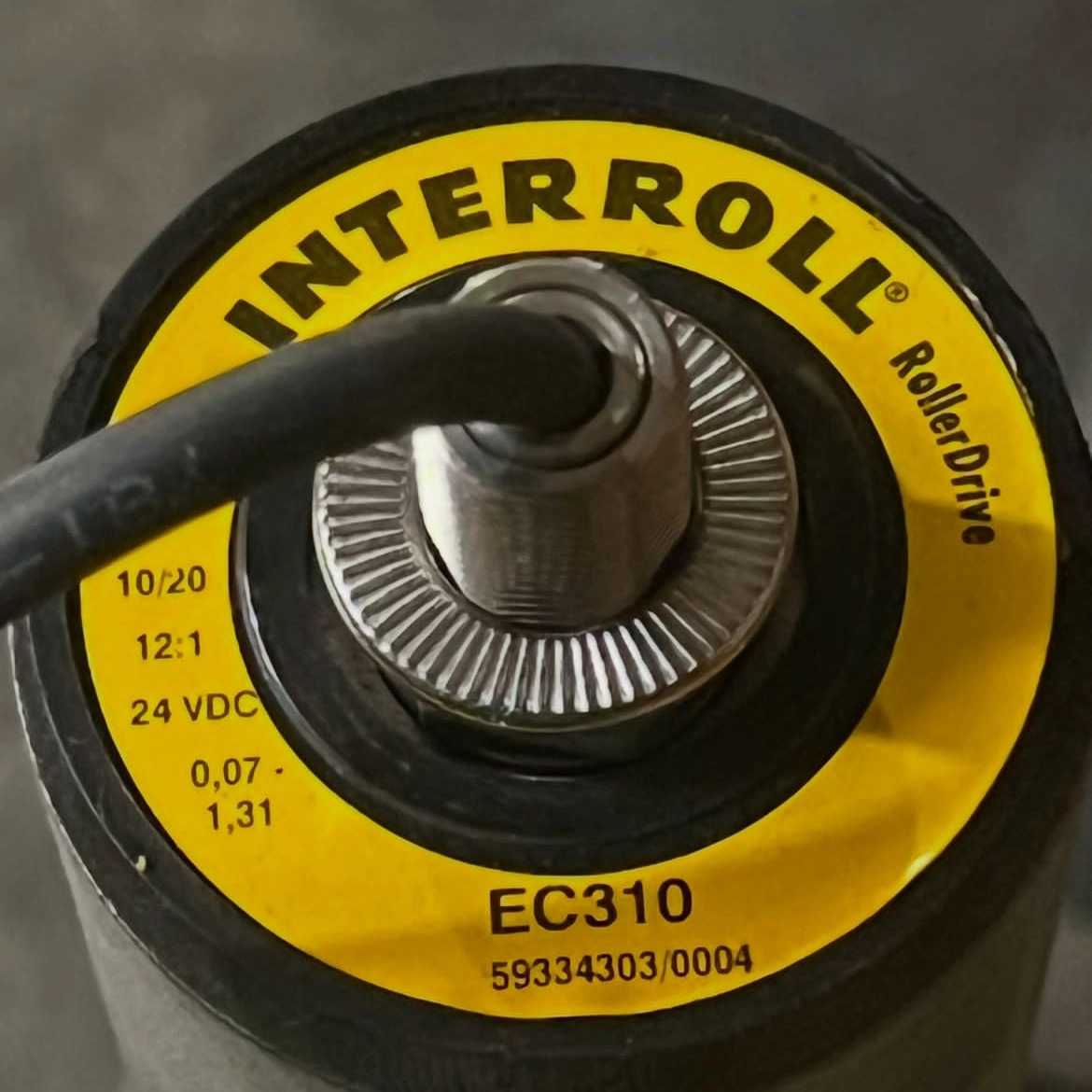

موتور رولر EC310 نسل جدیدی از رولرهای محرک 24 ولت DC است که با فناوری موتور براشلس (Brushless) ساخته شده. در این مدل، الکترونیک کنترل و موتور در داخل رولر تعبیه شده‌اند تا فضا اشغال نشود و کابل‌کشی کاهش یابد. نسبت دنده‌ی 12:1، سرعت و گشتاور متعادلی برای کاربردهای عمومی نقاله ایجاد می‌کند.

کد دقیق محصول: 59334303/0004

⸻

۲. مشخصات اصلی

• ولتاژ تغذیه: 24 ولت مستقیم (24VDC)

• نوع موتور: DC بدون جاروبک (Brushless DC)

• نسبت گیربکس: 12:1

• دامنه سرعت خطی: از حدود 0.07 تا 1.31 متر بر ثانیه

• قطر تیوب: استاندارد 50 میلی‌متر (مناسب برای فریم‌های صنعتی)

• وزن تقریبی: حدود 1.8 تا 2 کیلوگرم

• شماره فنی: 59334303/0004

• سازنده: MERROR

• رده کاربرد: نوار نقاله، بسته‌بندی، خطوط مونتاژ و لجستیک سبک

⸻

۳. ساختار و طراحی

در EC310، موتور و گیربکس داخل محور رولر قرار گرفته‌اند. این طراحی فشرده و هوشمند باعث می‌شود:

• فضا در زیر نقاله اشغال نشود،

• نیاز به موتورهای جانبی حذف گردد،

• نصب آسان‌تر و نگهداری ساده‌تر شود.

جنس تیوب معمولاً فولادی با روکش گالوانیزه یا استیل است تا در محیط‌های مرطوب و صنعتی دوام بالایی داشته باشد.

⸻

۴. عملکرد و بازده

این موتور به‌دلیل طراحی براشلس، راندمان بالایی دارد (بیش از ۸۵٪ در بار نامی).

گشتاور خروجی آن به‌گونه‌ای است که برای انتقال جعبه‌ها، بسته‌های متوسط و قطعات صنعتی ایده‌آل است.

با وجود نسبت دنده ۱۲:۱، سرعت نقاله به‌صورت نرم و بی‌صدا تنظیم می‌شود و در صورت استفاده از کنترلر PWM، می‌توان شتاب و ترمز را نیز کنترل کرد.

⸻

۵. مزایا و ویژگی‌های کلیدی

1. بدون نیاز به نگهداری:

به‌علت حذف زغال و طراحی یکپارچه، طول عمر بالا و نیاز به سرویس حداقلی دارد.

2. ایمنی الکتریکی بالا:

کار با ولتاژ ۲۴ ولت DC باعث کاهش خطر برق‌گرفتگی و امکان استفاده در خطوط انسانی می‌شود.

3. عملکرد بی‌صدا و روان:

برای محیط‌های کاری تمیز و کنترل‌شده (صنایع غذایی، دارویی، الکترونیک) مناسب است.

4. قابلیت کنترل سرعت و جهت:

امکان کنترل توسط PLC یا کنترلر EC از طریق PWM، ولتاژ متغیر یا پروتکل‌های ارتباطی.

5. نصب آسان در فریم استاندارد نقاله‌ها:

بدون نیاز به تغییرات بزرگ در سازه.

⸻

۶. کاربردهای پیشنهادی

• خطوط بسته‌بندی در صنایع غذایی و دارویی

• نوار نقاله‌های لجستیکی در انبارها و مراکز پستی

• خطوط مونتاژ خودکار (Automation Line)

• سیستم‌های مرتب‌سازی (Sorting Line)

• Conveyors در سیستم‌های Pick & Place یا Buffer Zone

⸻

۷. نکات فنی برای نصب و بهره‌برداری

• منبع تغذیه باید ۲۴ ولت تثبیت‌شده با ظرفیت جریان کافی (حدود ۵ آمپر برای هر موتور) باشد.

• از کابل‌کشی کوتاه و با سطح مقطع مناسب استفاده شود تا افت ولتاژ به حداقل برسد.

• در زمان نصب، از هم‌محوری کامل رولر با فریم نقاله اطمینان حاصل کنید.

• در صورت استفاده از چند رولر در یک خط، تغذیه باید بین آن‌ها تقسیم و محافظت فیوزی انجام شود.

• در محیط‌های مرطوب یا دارای گرد و غبار، از کاور محافظ استفاده کنید.

⸻

۸. نگهداری و خطاهای رایج

• کاهش سرعت: احتمال افت ولتاژ یا بار بیش از حد.

• قطع عملکرد: بررسی اتصالات یا مدار داخلی (برد کنترل).

• صدای غیرطبیعی: نیاز به بررسی بلبرینگ‌ها یا تراز رولر.

• حرارت بالا: تهویه ناکافی یا بار نامتناسب با توان موتور.

⸻

۹. نقاط قوت و محدودیت‌ها

نقاط قوت:

• دوام و طول عمر بسیار بالا

• عملکرد پایدار و دقیق

• مصرف انرژی پایین

• طراحی فشرده و ظریف

• مناسب برای کار مداوم (Duty Cycle بالا)

محدودیت‌ها:

• قیمت بالاتر از مدل‌های برس‌دار

• نیاز به منبع تغذیه DC تمیز و دقیق

• در صورت خرابی، تعمیر تخصصی لازم دارد
