پارت نامبر 9013GHG1S8J54 | کلید فشار Telemecanique Sensors
نام محصول: کلید فشار Telemecanique Sensors 9013GHG1S8J54 Pressure Switch 575VAC 5HP G + Options

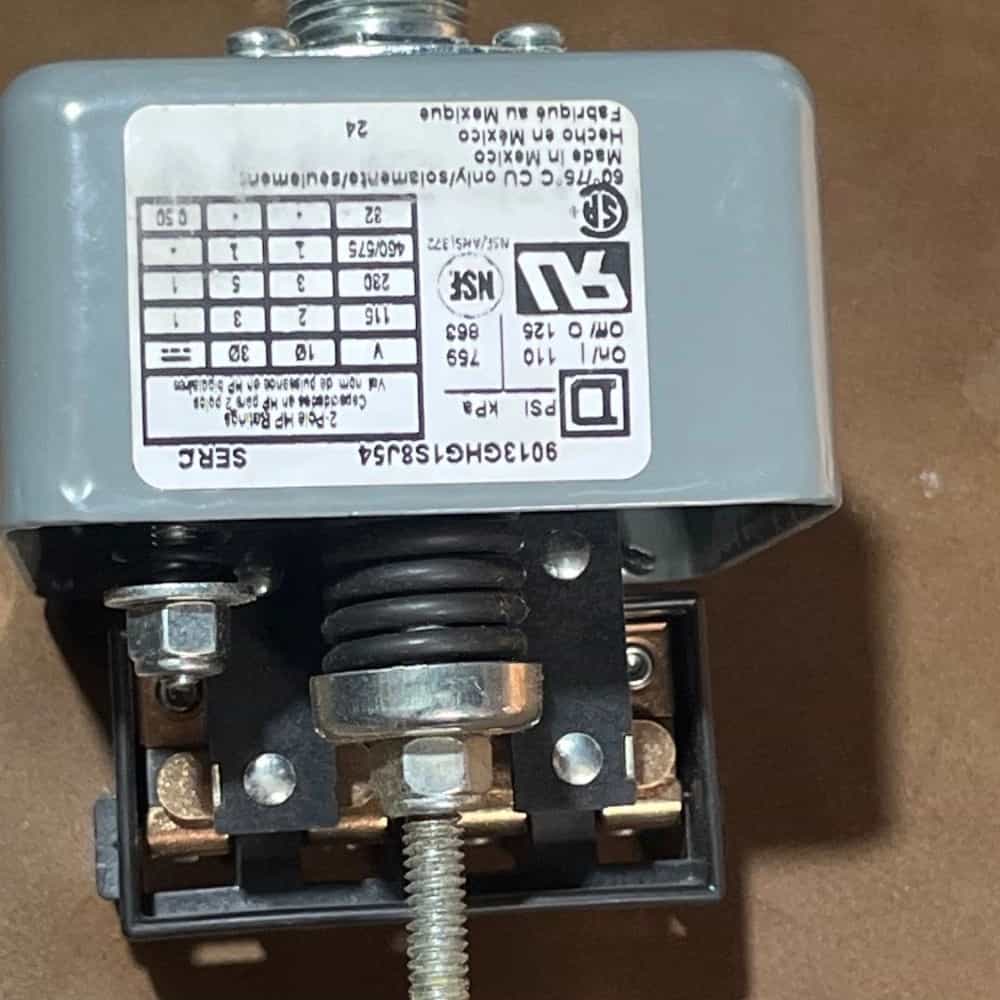

پارت نامبر 9013GHG1S8J54 یکی از کلیدهای فشار سری Square D Pumptrol 9013GH از برند Telemecanique Sensors است که برای کنترل فشار در سیستم‌های پمپاژ آب و کمپرسورهای هوا طراحی شده است. این Pressure Switch در کاربردهای اتوماسیون صنعتی و ابزار دقیق، وظیفه پایش فشار و قطع و وصل مدار الکتریکی بر اساس محدوده تنظیم‌شده فشار را بر عهده دارد. (Telemecanique Sensors)
مشخصات فنی 9013GHG1S8J54
این مدل دارای مکانیزم حسگر فشار دیافراگمی و کنتاکت DPST دوپل است. محدوده تنظیم فشار افزایشی آن 65 تا 200 PSI بوده و تنظیم کارخانه‌ای فشار در بازه 110 تا 125 PSI قرار دارد. همچنین دیفرانسیل فشار قابل تنظیم آن 20 تا 40 PSI است. (LCSC Datasheet)
حداکثر فشار قابل تحمل این Pressure Switch برابر با 300 PSIG و حداکثر ولتاژ مجاز آن 575 VAC است. این محصول می‌تواند برای موتورهای تا 5 اسب بخار در 460/575VAC در کاربردهای تک‌فاز و سه‌فاز مورد استفاده قرار گیرد. (Farnell)
مشخصه مقدار
برند Telemecanique Sensors
پارت نامبر 9013GHG1S8J54
سری Square D Pumptrol 9013GH
نوع محصول Pressure Switch
ولتاژ مجاز تا 575 VAC
توان موتور تا 5 HP در 460/575 VAC
نوع کنتاکت DPST، دو پل
عملگر فشار Diaphragm
محدوده فشار افزایشی 65 تا 200 PSI
تنظیم فشار 110 تا 125 PSI
دیفرانسیل قابل تنظیم 20 تا 40 PSI
حداکثر فشار 300 PSIG
اتصال فشار 1/8 اینچ NPSF داخلی
نوع ترمینال Screw Clamp
درجه حفاظت محفظه NEMA 1
نحوه نصب Bracket
جنس دیافراگم Nitrile (Buna-N)
تأییدیه‌ها UL و CSA
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای همین پارت نامبر گردآوری شده است. (Telemecanique Sensors)
کاربرد در اتوماسیون صنعتی و ابزار دقیق
کلید فشار 9013GHG1S8J54 برای کاربردهایی که نیاز به کنترل مستقیم فشار و فرمان الکتریکی دارند، گزینه‌ای مناسب است. این تجهیز به‌طور مشخص برای کنترل پمپ‌های آب دارای موتور الکتریکی و کمپرسورهای هوا معرفی شده است. (Telemecanique Sensors)
در یک سیستم اتوماسیون صنعتی، این Pressure Switch می‌تواند به‌عنوان یک تجهیز کنترلی در مدار فرمان موتور استفاده شود. با رسیدن فشار به محدوده تنظیم‌شده، وضعیت کنتاکت تغییر کرده و می‌توان از این تغییر وضعیت برای کنترل عملکرد پمپ یا کمپرسور استفاده کرد.
از دیدگاه ابزار دقیق نیز، 9013GHG1S8J54 یک تجهیز الکترومکانیکی برای تشخیص و کنترل فشار است که بدون نیاز به تبدیل فشار به سیگنال آنالوگ، وضعیت فشار را مستقیماً به یک فرمان سوئیچینگ تبدیل می‌کند.
مزایای کلید فشار Telemecanique 9013GHG1S8J54
از مهم‌ترین ویژگی‌های این مدل می‌توان به موارد زیر اشاره کرد:
* قابلیت کار با ولتاژ تا 575VAC
* مناسب برای موتورهای تا 5HP در شرایط مشخص
* دارای کنتاکت DPST
* تنظیم‌پذیری دیفرانسیل فشار
* استفاده از مکانیزم دیافراگمی
* حداکثر فشار کاری سیستم تا 300 PSIG
* اتصال فرآیندی رزوه‌ای 1/8 NPSF
* محفظه NEMA 1 برای کاربردهای عمومی داخلی
* مناسب برای کنترل پمپ‌های آب و کمپرسورهای هوا
* دارای تأییدیه‌های UL و CSA (Telemecanique Sensors)
جمع‌بندی
Telemecanique Sensors 9013GHG1S8J54 یک Pressure Switch صنعتی از سری Pumptrol 9013GH است که برای کنترل فشار و فرمان‌دهی به تجهیزات الکتریکی مانند پمپ و کمپرسور کاربرد دارد. ترکیب قابلیت تحمل ولتاژ تا 575VAC، ظرفیت موتور تا 5HP، کنتاکت DPST و دیفرانسیل قابل تنظیم، این مدل را به گزینه‌ای کاربردی برای برخی سیستم‌های اتوماسیون صنعتی، کنترل فشار و ابزار دقیق تبدیل کرده است. (Telemecanique Sensors)
پارت نامبر: 9013GHG1S8J54
نام محصول: Telemecanique Sensors 9013GHG1S8J54 Pressure Switch 575VAC 5HP G + Options
RS Stock Number: 70060986
